Weidmuller act20p-ci-co-s 7760054114

Vèsyon

Analogik izolasyon anplifikatè, opinyon: {{0}} (4) -20 ma, pwodiksyon: 0 (4) -20 Ma, siyal konvètisè/izolatè, Hart®

Lòd No.

7760054114

Lèt

Act20p-ci-ko-s

Gtin (ean)

6944169656552

Kte.

1 atik

Profondè

113.7 mm

Pwofondè (pous)

4.476 pous

Wotè

117.2 mm

Wotè (pous)

4.614 pous

Lajè

12.5 mm

Lajè (pous)

0. 492 pous

Pwa nèt

142 g

Tanperati depo

-40 degre ... 85 degre

Tanperati opere

-20 degre ... 60 degre

Imidite nan tanperati opere

0 ... 95 % (pa gen okenn kondansasyon)

Imidite

5 ... 95 %, pa gen okenn kondansasyon

SIL an konfòmite ak IEC 61508

Okenn

ROHS Konfòmite Estati

Konfòme avèk Egzanpsyon

ROHS Egzanpsyon (si sa aplikab/li te ye)

7a, 7ci

Rive SVHC

Plon 7439-92-1

SISPANN

2F6DD 957-421 a -46 db-a 0 C 2- CF1609156924

Antre aktyèl

0 ... 20 Ma
4 ... 20mA

Siyal opinyon

sous aktyèl la
Hart® siyal bidirèksyonèl

Kantite entrain

1

Capteur

2- transmetè fil (san yo pa pwòp pouvwa ekipman pou)
3- Capteur fil
4- Capteur fil (ak pwòp ekipman pou pouvwa)

Pwovizyon pou Capteur

>17 V DC nan 20 Ma

Gout vòltaj

Mwens pase oswa egal a 1 V

Chaje aktyèl enpedans

Mwens pase oswa egal a 550 Ω

Kantite rezilta

1

Sòti aktyèl

{{0}} ... 20 Ma (si opinyon: 0 ... 20 Ma)
4 ... 20 Ma (si opinyon: 4 ... 20 Ma)
Hart® siyal dijital

Lèt

aktif
Kontwòl ki konekte yo dwe pasif

Max. Oblije chanje vòltaj, AC

0 V

Max. Oblije chanje vòltaj, DC

0 V

Rated oblije chanje aktyèl

0.1 A

Presizyon

<0.1 % of end value

Konfigirasyon

okenn

Konsomasyon aktyèl

Mwens pase oswa egal a 60 mA (24V ekipman pou pouvwa, 20mA pwodiksyon)

Izolasyon galvanik

3- fason izolatè
Ant D '⁄ Sòti ⁄ Pwovizyon pou

Konsomasyon pouvwa nominal

2 VA

Opere altitid

Mwens pase oswa egal a 2000 m

Konsomasyon pouvwa

ca. 1.5 W

Degre pwoteksyon

IP20

Ray

TS 35

Tan repons etap

Mwens pase oswa egal a 0, 5 ms

Koyefisyan tanperati a

80 ppm/k

Kalite siyal voye selon Hart®

chanje

Ekipman pou vòltaj

20 ... 30 V DC

EMC estanda

En 61326-1
En 61000-6-2
En 61000-6-4

Izolasyon galvanik

3- fason izolatè
Ant D '⁄ Sòti ⁄ Pwovizyon pou

Enpilsyon reziste vòltaj

4 kV (1.2/50 µs)

Vòltaj izolasyon

2 kV entrain / rezilta / ekipman pou pouvwa

Polisyon gravite

2

Rated vòltaj

300 V

Kategori vòltaj vag

Ii

Tès vòltaj

0. 3 kV

Make

II 3 G EX EC IIC T5 GC

Kalite koneksyon

Vis koneksyon

Pi sere koupl, min.

0. 4 nm

Pi sere koupl, max.

0. 6 nm

Remakman ranje, rated koneksyon

2.5 mm% c2�

Melaj ranje, min.

0. 5 mm²

Melaj ranje, max.

2.5 mm% c2�

Fil koneksyon koup transvèsal AWG, min.

AWG 26

Fil koneksyon koup transvèsal AWG, Max.

AWG 12

Enfòmasyon pwodwi

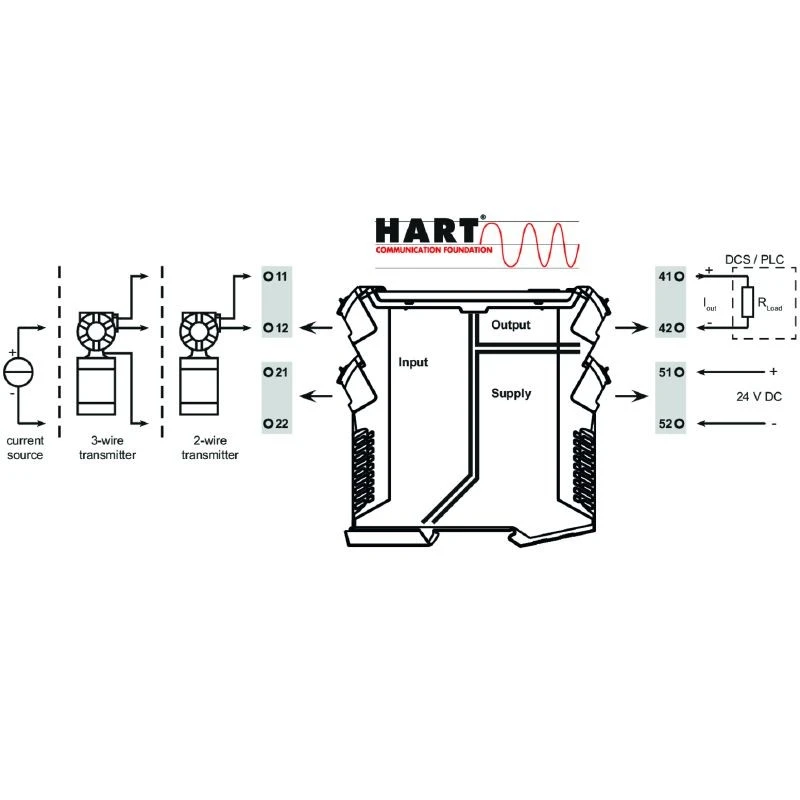

Ki pa reglabl DC izolasyon anplifikatè ACT20P-CI-CO izole siyal aktyèl la analogik aktyèl ki sòti nan yon sous pouvwa oswa nan yon 2- oswa 3- Capteur fil. Yon siyal opinyon analogique aktyèl se lineyè konvèti nan yon siyal pwodiksyon analogique aktyèl epi li se galvanikman izole. Se ekipman pou pouvwa a galvanikman izole nan opinyon an ak pwodiksyon (3- izolasyon fason).

Pwopriyete

Hart-konpatib pou 0. 5 - 2. 5 kHz

Antre nan siyal aktif oswa pasif MA yo konplètman galvanikman izole.

Ekspozisyon estati opere sou yon panèl devan ki ap dirije

Galvanic 3- fason izolasyon ant opinyon, pwodiksyon ak ekipman pou.
