MoxaTcf -142- m-sc-tRs -232/422/485 pou konvètisè fib

Karakteristik ak Benefis

Bag ak pwen-a-pwen transmisyon
Pwolonje RS -232/422/485
Diminye entèferans siyal
Pwoteje kont entèferans elektrik ak korozyon chimik
Sipòte baudrates jiska 921.6 kbps
Wide-tanperati modèl ki disponib pou -40 a 75 anviwònman degre

Prezantasyon

MOXA TCF -142- M-SC-T Media Convertisseurs yo ekipe ak yon sikwi koòdone miltip ki ka okipe Rs -232 oswa Rs -422/485 interfaces seri ak milti-mòd oswa yon sèl-mòd fib. MOXA TCF -142- M-SC-T Convertisseurs yo te itilize pou yon ekstansyon pou transmisyon seri jiska 5 km (TCF -142- M ak milti-mòd fib). MOXA TCF -142- M-SC-T Converters ka configuré konvèti swa RS -232 siyal, oswa RS -422/485 siyal, men se pa tou de nan menm tan an.

Otomatik Baudrate Dekouvèt

MOXA TCF -142- M-SC-T Convertisseurs ka otomatikman detekte Baudrate nan seri, ki se yon karakteristik trè pratik. Menm si se baudrate yon aparèy la chanje, siyal la ap toujou transmèt nan konvètisè a medya san okenn pèt done.

Bag Operasyon

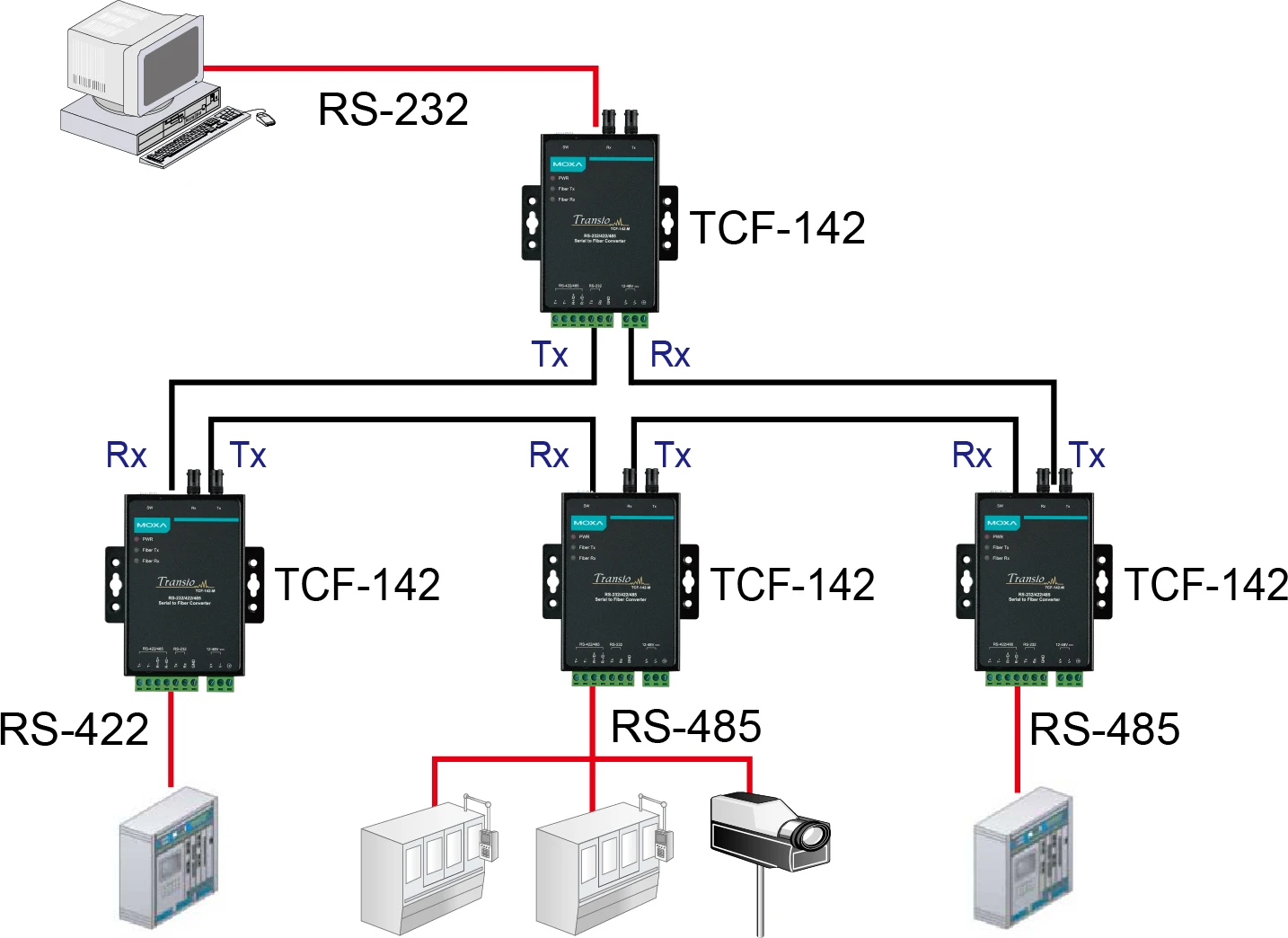

product-1434-1044 MOXA TCF -142- M-SC-T Convertisseurs ka itilize pou konekte aparèy seri nan yon bag fib. Pou fòme bag la, konekte pò a TX nan yon sèl TCF -142 nan pò a Rx nan yon konvètisè vwazen. Yon fwa se bag la mete kanpe, tou senpleman itilize switch yo plonje nan konfigirasyon TCF la -142- M-SC-T convertisseurs pou mòd bag. Lè yon sèl ne transmèt yon siyal, siyal la vwayaje alantou bag la jiskaske li retounen tounen nan inite a transmèt, ki Lè sa a, bloke siyal la. Avèk Moxa TCF -142- M-SC-T, ou ka mete kanpe bag fib ki gen yon sikonferans total ki rive jiska 100 km.

Otomatik Done Direksyon Kontròl

Otomatik Done Kontwòl Direksyon (ADDC) se yon solisyon koule done kenkayri devlope pa MOXA okipe RS -485 Done Kontwòl Direksyon. ADDC sans ak kontwòl RS -485 Done Direksyon otomatikman, fè li nesesè yo sèvi ak siyal la handshaking.

Espesifikasyon

Seri Koòdone

Non. de Pò

Estanda seri

Rs -232

Rs -422

Rs -485

Baudrate

50 bps a 921.6 kbps (sipòte ki pa estanda baudrates)

Koule Kontròl

Addc (otomatik done direksyon kontwòl) pou RS -485

Optik Fib

Ba-vitès fib modil		Milti-mòd	Yon sèl-mòd
Kondisyon kab fib		50/125 µm, 800 megaèrts	G.652
Kondisyon kab fib		62.5/125 µm, 500 megaèrts	G.652
Tipik distans		5 km	40 km
Longèdonn	Tipik (NM)	850	1310
	TX Range (NM)	840 a 860	1290 a 1330
	Rx Range (NM)	800 a 900	1100 a 1650
Pouvwa optik	TX Range (DBM)	0 pou -5	0 pou -5
	Rx Range (dBM)	0 pou -20	0 pou -25
	Link Bidjè (DB)	15	20
	Penalite dispèsyon (db)	1	1
REMAK: Lè w ap itilize yon mèt pouvwa ki mezire fib TX pouvwa a, mete baudrate a 9,6 00 BPS epi voye done (0 0, ..., 0H) nan pò seri konvètisè a.

Rale Segondè/ba Rezisteur pou Rs-485

1 kilo-ohm, 150 kilo-ohms

Rs -485 Done Direksyon Kontròl

ADDC (otomatik done direksyon kontwòl)

Terminator pou Rs-485

N/A, 120 om, 120 kilo-ohms

Connector

7- PIN Tèminal blòk

Latans

300 ns

Seri Siyal

Rs-232	TXD, RXD, GND
Rs-422	Tx+, tx-, rx+, rx-, gnd
Rs -485-4w	Tx+, tx-, rx+, rx-, gnd
Rs -485-2w	Done+, done-, GND

Pouvwa Paramèt

Non. de Pouvwa Entrain	1
Mize Kouran	70 a 140 Ma @ 12 a 48 VDC
Mize Tansyon	12 a 48 VDC
Sichaje Kouran Proteksyon	Sipòte
Pouvwa Connector	Blòk tèminal
Pouvwa Konsomasyon	70 a 140 Ma @ 12 a 48 VDC
Fè bak Polarite Proteksyon	Sipòte

Fisik Karakteristik

Ip Gann	IP30
Lojman	Metal
Dimansyon (Avèk zòrèy)	9 0 x 100 x 22 mm (3.54 x 3.94 x 0.87 nan)
Dimansyon (San yo pa zòrèy)	67 x 1 0 0 x 22 mm (2.64 x 3.94 x 0.87 nan)
Pwa	32 0 G (0.71 lb)
Enstalasyon	Miray monte

Anviwònman Limit

Opere Tanperati

Modèl estanda: 0 a 60 degre (32 a 140 degre f)

Lajè temp. Modèl: -40 a 75 degre (-40 a 167 degre f)

Stokaj Tanperati (pake enkli)

-40 a 85 degre (-40 a 185 degre f)

Anbyen Paran Imidite

5 a 95% (ki pa kondansasyon)

Estanda ak Sètifikasyon

EMC	EN 55032/35
EMI	Cispr 32, FCC Pati 15B Klas A
EMS	IEC 61000-4-2 ESD: Kontakte: 4 kV; Air: 8 kV IEC 61000-4-3 Rs: 80 megaèrts a 1 GHz: 10 V/m IEC 61000-4-4 EFT: Pouvwa: 1 kV IEC 61000-4-5 Onn: Pouvwa: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
Anviwònman Tès	IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
Sekirite	Ul 60950-1
Vibrasyon	IEC 60068-2-6

MTBF

Tan	780,480 èdtan
Estanda	Telcordia (Bellcore), GB

Pakèt Sa

Aparèy

1 x tcf -142 konvètisè seri

Enstalasyon Twous

1 x kawotchou kanpe

Dokiman

1 x gid enstalasyon rapid

1 x kat garanti

Dimansyon

Lòd Enfòmasyon

Modèl Non	Opere Temp.	Fib Modil Lèt
Tcf -142- m-st	0 a 60 degre	Multi-mòd ST
Tcf -142- m-sc	0 a 60 degre	Milti-mòd SC
Tcf -142- s-st	0 a 60 degre	Sèl-mòd st
Tcf -142- s-sc	0 a 60 degre	Single-Mode SC
Tcf -142- m-st-t	-40 a 75 degre	Multi-mòd ST
Tcf -142- m-sc-t	-40 a 75 degre	Milti-mòd SC
Tcf -142- s-st-t	-40 a 75 degre	Sèl-mòd st
Tcf -142- s-sc-t	-40 a 75 degre	Single-Mode SC

Akseswa (Vann separeman)

Din-ray Aliye Twous

DK35A

DIN-Rail Mounting Twous, 35 mm

Pouvwa Cartes

PWR -12150- WPUSJP-S2	Degaje ploge barik, 12 VDC, 1.5 a, 1 0 0 a 240 VAC, US/JP ploge, 0 a 40 degre tanperati opere
PWR -12150- WPAU-S2	Degaje ploge barik, 12 VDC, 1.5 a, 1 0 0 a 240 VAC, Au ploge, 0 a 40 degre tanperati opere
PWR -12150- WPEU-S2	Degaje ploge barik, 12 VDC, 1.5 a, 1 0 0 a 240 VAC, Inyon Ewopeyen ploge, 0 a 40 degre tanperati opere
PWR -12150- WPUK-S2	Degaje ploge barik, 12 VDC, 1.5 a, 1 0 0 a 240 VAC, UK ploge, 0 a 40 degre tanperati opere
PWR -12150- WPCN-S2	Degaje ploge barik, 12 VDC, 1.5 a, 1 0 0 a 240 VAC, CN ploge, 0 a 40 degre tanperati opere
